Вращающаяся печь для обжига извести

Высокоэффективные производственные линии (150–1000 т/сутки). Вертикальный подогреватель увеличивает степень декарбонизации до 25% и снижает расход топлива на 15–20%.

360-400 мл Активность извести

10-50 мм Фракция сырья

Под ключ EPC-проектирование

Рассчитать стоимость линии Скачать ТЗ и спецификацию

Получить расчет TCO и КП

Инженеры SENXI подготовят коммерческое предложение под ваше месторождение за 24 часа.

Назначение и принципы

Промышленная вращающаяся печь для обжига извести SENXI

Вращающаяся печь для обжига извести SENXI представляет собой ключевое оборудование в составе высокопроизводительных линий по переработке известняка в высокоактивную обожженную известь (Quicklime / Active Lime).

Благодаря контролируемому режиму прокаливания, небольшому наклону и равномерному вращению барабана, материал проходит полный цикл термической обработки. Это снижает процент недожога и пережога до минимума, что критически важно для металлургии, химической промышленности и целлюлозно-бумажных комбинатов.

Возможность прокаливания мелких фракций известняка 10–50 мм без риска слеживания
Степень активности получаемой извести достигает 340–400 мл (по числу титрования)
Автоматизированная система управления АСУ ТП с контролем температуры во всех зонах

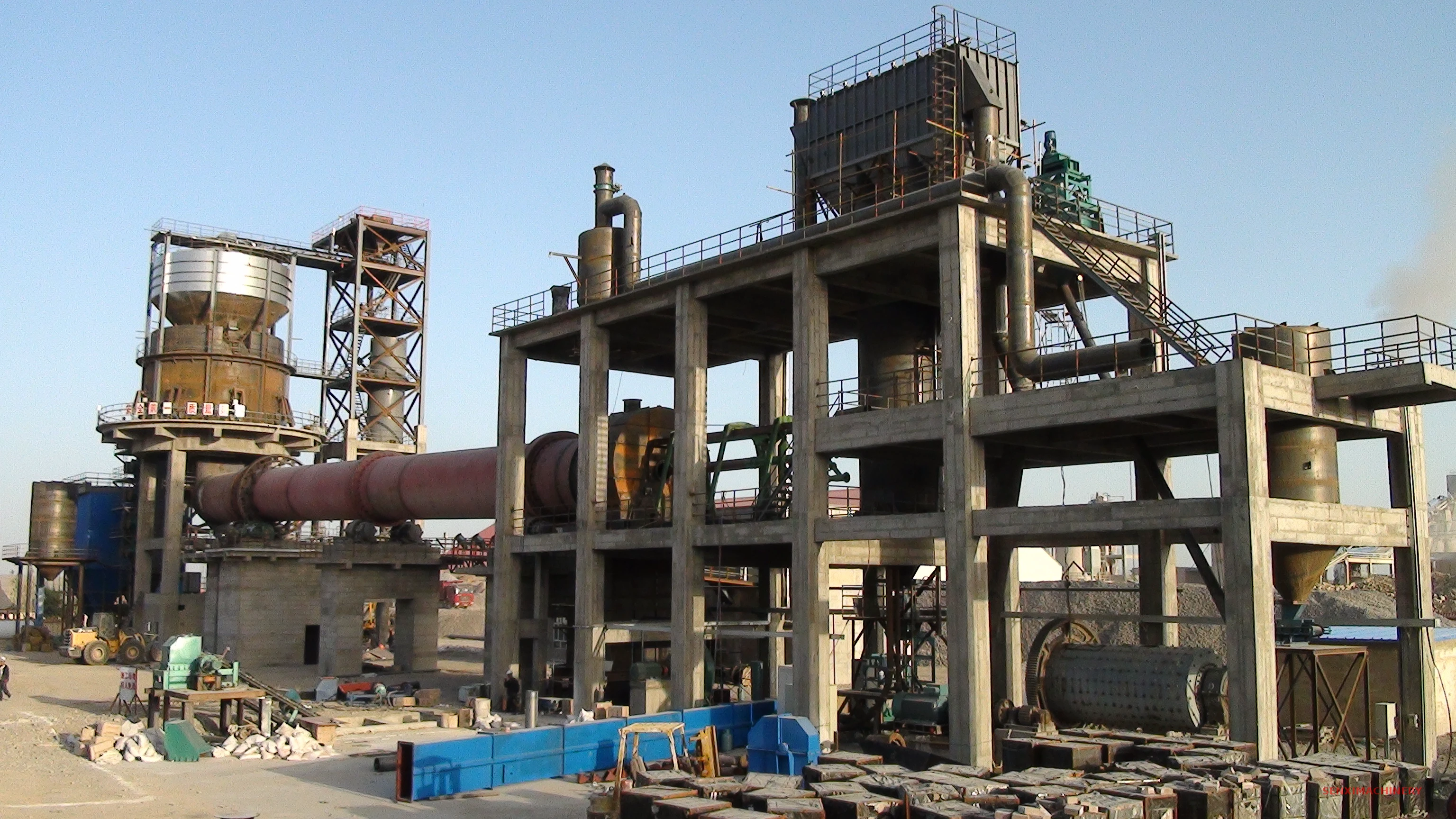

Вращающаяся печь для обжига извести с вертикальным подогревателем

Технологический процесс

Как работает линия обжига извести SENXI

Закрытый энергосберегающий цикл

Подача и подогрев

Известняк фракции 10–50 мм подается в вертикальный подогреватель. Уходящие из печи газы (1000–1100°C) нагревают сырье до 700°C, обеспечивая преддекарбонизацию до 20%.

Обжиг в печи

Материал поступает в тело вращающейся печи. За счет наклона и вращения известняк прокаливается 30–40 минут при строгом контроле температурного профиля.

Охлаждение и рекуперация

Горячая известь поступает в вертикальный холодильник, где охлаждается воздухом до температуры <100°C. Нагретый вторичный воздух (500–600°C) возвращается в печь.

Аспирация и склад

Многоступенчатая система пылеочистки (рукавный фильтр / циклон) обеспечивает выбросы менее 20 мг/м³, полностью соблюдая экологические нормы ЕАЭС.

Спецификация оборудования

Выбор типа печи (Kiln Type Selection)

Полные технические параметры модельного ряда

Расчетная мощность (Design Ability)	Тип продукта (Product)	Тип подогревателя (Preheater)	Спецификация печи (Rotary Kiln Specification)	Полезный объем (Effective Volume)	Температура обжига (Burning Temp.)	Тип охладителя (Cooler)	Вид топлива (Fuel)	Расход тепла (Heat Consumption)
150 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ2.5 × 40 м	142 м³	1350 / 1250 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5300 / 5000
200 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ2.8 × 42 м	190 м³	1350 / 1250 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5300 / 5000
250 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ3.0 × 46 м	235 м³	1350 / 1250 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5300 / 5000
300 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ3.2 × 50 м	292 м³	1350 / 1250 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5300 / 5000
350 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ3.5 × 54 м	390 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5225
400 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ6.0 × 56 м	430 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5225
500 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ3.8 × 58 м	505 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5100
600 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ4.0×60м / Φ4.2×50м	575 / 548 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5100
750 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ4.3 × 58 м	670 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5810
800 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ4.3 × 64 м	728 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5810
1000 т/сут	Активная известь / Обожженный доломит	Круглый / многогранный вертикальный подогреватель	Φ4.8 × 68 м	1005 м³	1350 ℃	Вертикальный квадратный охладитель	Газ / Угольная пыль	5810

* SENXI выполняет индивидуальный расчет диаметров барабана и футеровки под физико-химический состав вашего сырья.

Почему выбор печи SENXI снижает OPEX завода

Инженерные решения для максимизации прибыли

Надежный привод и частотное регулирование

Главная передача оснащена плавным частотным регулированием скорости (AC frequency conversion), что снижает пусковые нагрузки и экономно расходует электроэнергию.

Уплотнения гидравлического типа

Затененное чешуйчатое/пружинное уплотнение головки и хвоста печи предотвращает подсос холодного воздуха и утечку пыли, гарантируя долгий срок службы огнеупорного кирпича.

Высокая точность опорных станций

Опорные и упорные ролики проходят снятие внутренних напряжений методом вибрационного старения и обработку на крупногабаритных карусельных станках.

Вопросы и ответы (FAQ)

Часто задаваемые вопросы

Ответы на ключевые вопросы по эксплуатации в регионах РФ и СНГ, технической адаптации, логистике и расчету сырья

01 Адаптировано ли оборудование для работы в условиях экстремально низких температур (до -40°C...-50°C)?

Да, для регионов Сибири и Крайнего Севера металлоконструкции изготавливаются из морозостойких сталей (например, 09Г2С). Гидравлические системы, смазочные узлы и накопительные бункеры оснащаются электрическим подогревом и термоизоляцией, а шкафы АСУ ТП поставляются в утепленных контейнерных модулях (сэндвич-панели).

02 Какие виды топлива можно использовать (природный газ, угольная пыль, конвертерный газ)?

Печь оснащается многотопливными горелочными устройствами. Возможна работа на природном газе, пылеугольном топливе (бурый/каменный уголь), коксовом и доменном газе, а также комбинированное сжигание (например, 70% газ + 30% угольная пыль) для оптимизации себестоимости.

03 Как осуществляется транспортировка крупногабаритных секций печи в РФ/СНГ?

Корпус печи секционируется под габариты ж/д платформ (РЖД/КТЖ) или мультимодальных тралов. Доставка осуществляется до границы/станции назначения на условиях CPT / DAP / DDP с подготовкой схем крепления негабаритного груза.

04 Выезжают ли ваши инженеры на шеф-монтаж и пусконаладку в текущих условиях?

Да, сервисная служба SENXI обеспечивает выезд бригады инженеров-механиков и наладчиков АСУ ТП непосредственно на объект Заказчика. Мы самостоятельно оформляем технические визы и разрешения, проводим контроль сварки секций, футеровки, вывод печи на режим и обучение персонала.

05 Проводите ли вы лабораторный анализ известняка Заказчика перед проектированием?

Да. Перед согласованием ТЭО Заказчик может направить пробу сырья (пробы карьера) в нашу лабораторию. Мы определяем химический состав (CaCO₃, MgCO₃, SiO₂), прочность, истираемость и термическую декрепитацию для подбора точной длины барабана, температурной зоны и профиля горелки.

06 Возможна ли оплата в юанях (RMB) или рублях и работы по покрытому аккредитиву (LC)?

Да, контракты заключаются в китайских юанях (RMB) с прямыми банковскими расчетами без санкционных рисков, а также поддерживается расчетом через безотзывный аккредитив (L/C).
