Энергосберегающая шаровая мельница для измельчения кварцевого песка, керамическая/резиновая футеровка на выбор, размер помола 0.047–0.4 мм. Используется в стекольной, керамической, электронной отрасли. Доставка в страны СНГ, индивидуальная комплектация.

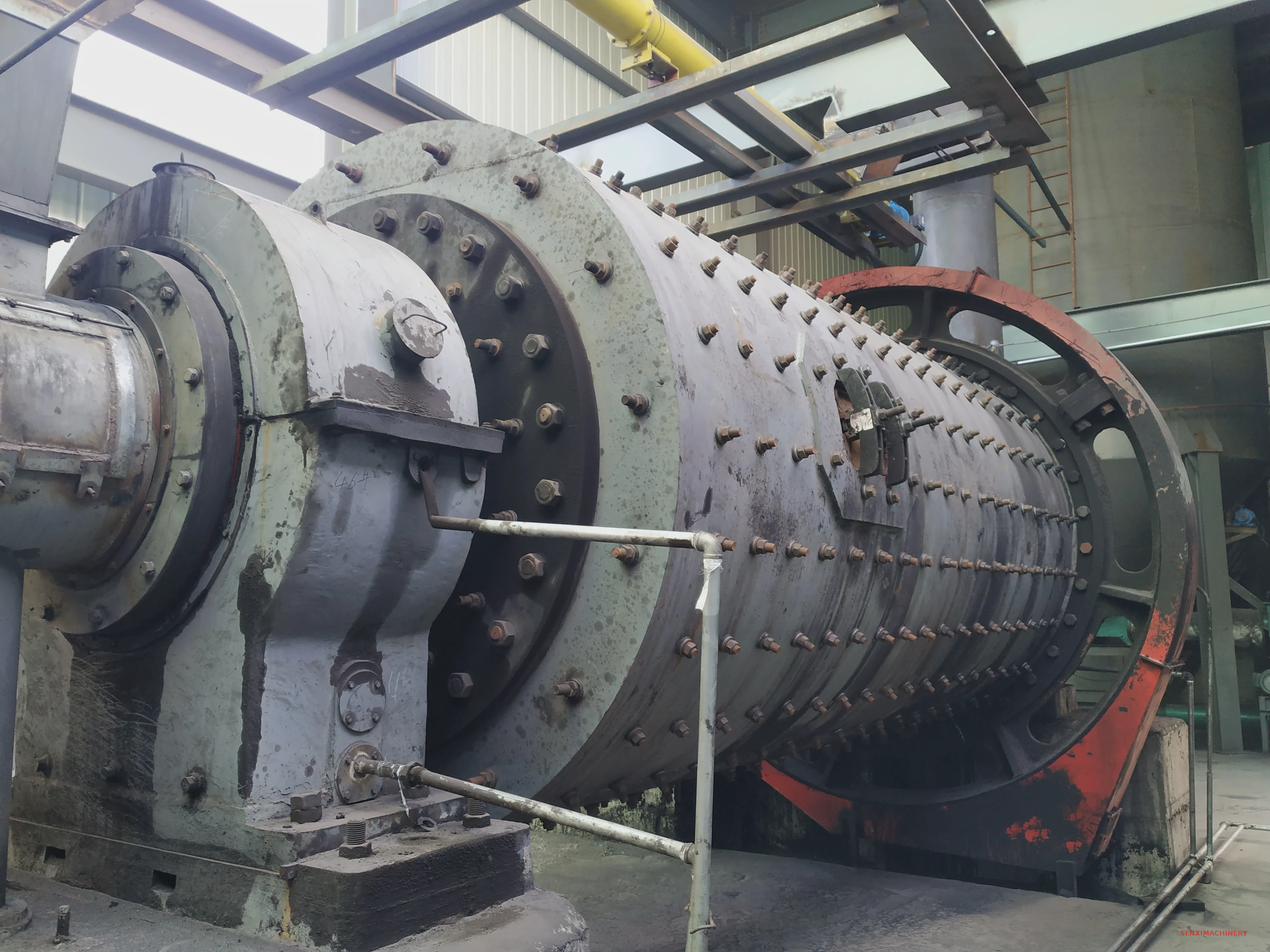

Шаровая мельница для кварцевого песка является основным оборудованием для измельчения кварцевого песка до различной грануляции (стандарт 80–325 меш). Широко применяется в отраслях производства стекла, керамики, литья, кремниевой микропыли для электроники и т.д.
Дробление ударом (подходит для грубого помола): стальные или керамические шары поднимаются вращающимся барабаном, затем свободно падают и ударяют частицы кварца с высокой скоростью, осуществляя грубое дробление.
Истирающее измельчение (подходит для тонкого помола): взаимное качение и трение мелющих тел создают сдвиговые усилия, обеспечивая тонкую обработку сырья.
При непрерывном вращении барабана частицы сырья расслаиваются по размеру автоматически. Готовая тонкая пыль проходит сквозь решетку выгрузки и выходит, а крупные фракции остаются внутри барабана для дальнейшего измельчения.
Название узла | Материал / базовые параметры | Особые технологические требования |
|---|---|---|
Барабан | Сталь 16Mn, толщина стенки 20–50 мм | Внутренняя облицовка резиновыми или высокоглиноземистыми керамическими плитами для предотвращения загрязнения диоксидом кремния железом |
Мелющие тела | Высокохромистые стальные шары диаметром 30–100 мм или кремниевые шары; заполнение барабана мелющими телами 30%–45% | Твердость ≥ HRC58 |
Футеровочные плиты | Волнистые футеровки (увеличивают высоту падения стальных шаров) | Толщина износостойкого слоя ≥ 15 мм |

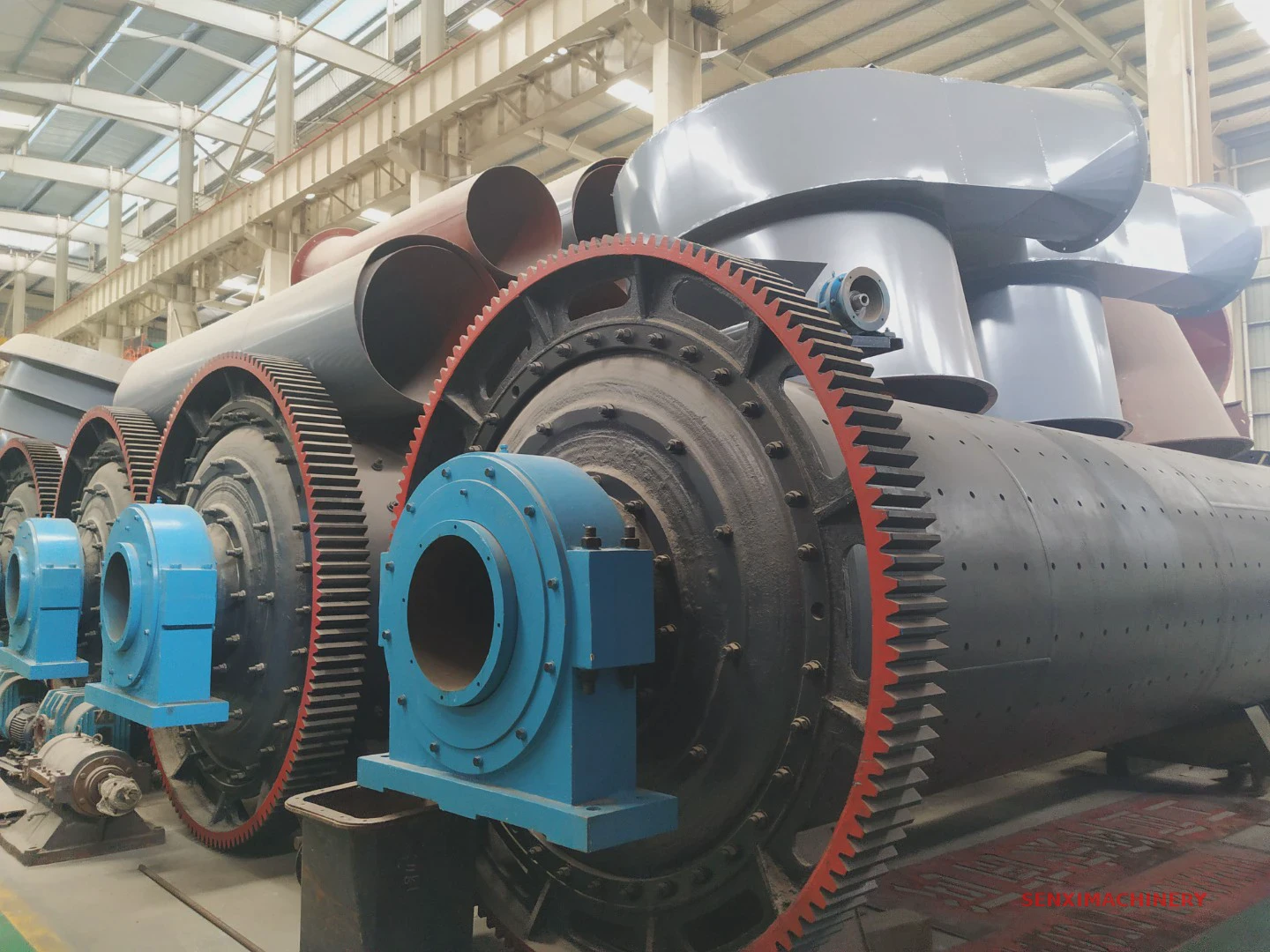

Приводная система | Привод через зубчатый венец по периметру (для мощных моделей) / центральный привод (для высокоточных моделей) | Запас крутящего момента редуктора составляет 20% |
Марка и размер | Частота вращения, об/мин | Максимальная масса загружаемых шаров, т | Размер кусков на входе, мм | Размер частиц на выходе, мм | Мощность электродвигателя, кВт | Производительность, т/ч | Масса оборудования, т |
|---|---|---|---|---|---|---|---|
Φ900×1800 | 37 | 1,8 | ≤15 | 0,075–0,4 | 15 | 0,5–2 | 3,4 |
Φ900×2100 | 37 | 2,3 | ≤15 | 0,075–0,4 | 18,5 | 0,4–2 | 3,9 |
Φ900×3000 | 35 | 3,85 | ≤25 | 0,075–0,4 | 30 | 1,1–2,5 | 7,78 |
Φ1200×2400 | 35 | 4,6 | ≤25 | 0,075–0,4 | 30 | 1,3–3,2 | 8,65 |
Φ1200×2800 | 35 | 5,4 | ≤25 | 0,075–0,4 | 37 | 1,5–3,7 | 10,02 |
Φ1200×4500 | 35 | 8,6 | ≤25 | 0,075–0,4 | 45 | 2,7–6,79 | 14 |
Φ1500×3000 | 29 | 9 | ≤25 | 0,047–0,4 | 75 | 3,3–8,2 | 14,12 |
Φ1500×3500 | 29 | 10,5 | ≤25 | 0,047–0,4 | 75 | 3,3–8,5 | 15,64 |
Φ1500×4500 | 29 | 13,5 | ≤25 | 0,047–0,4 | 90 | 4,5–12 | 20 |
Φ1500×5700 | 29 | 17 | ≤25 | 0,047–0,4 | 110 | 2,6–14 | 21,5 |
Φ1830×3000 | 24 | 13,5 | ≤25 | 0,047–0,4 | 135 | 4–15 | 28 |
Φ1830×3600 | 24 | 14 | ≤25 | 0,047–0,4 | 135 | 4–15 | 29 |
Φ1830×4500 | 24 | 20 | ≤25 | 0,047–0,4 | 155 | 4–19 | 32 |
Φ1830×7000 | 24 | 31,5 | ≤25 | 0,047–0,4 | 210 | 6–22 | 37,5 |
Φ2100×3000 | 22 | 18 | ≤25 | 0,047–0,4 | 210 | 6,4–28 | 40,79 |
Φ2100×3600 | 22 | 20 | ≤25 | 0,047–0,4 | 210 | 7–28 | 42 |
Φ2100×4000 | 22 | 21,5 | ≤25 | 0,047–0,4 | 210 | 7,6–28 | 43,45 |
Φ2200×3600 | 21,7 | 25 | ≤25 | 0,047–0,4 | 245 | 5,2–32 | 44 |
Φ2200×7000 | 21,7 | 46 | ≤25 | 0,047–0,4 | 380 | 15–38 | 63 |
Φ2400×3600 | 21 | 28 | ≤25 | 0,047–0,4 | 320 | 8–60 | 47 |
Φ2400×4500 | 21 | 35 | ≤25 | 0,047–0,4 | 380 | 8,5–60 | 70,5 |
Φ2700×3600 | 20,7 | 40 | ≤25 | 0,047–0,4 | 400 | 12–80 | 75,5 |
Φ2700×4500 | 20,7 | 48 | ≤25 | 0,047–0,4 | 450 | 12–90 | 102 |
Φ3200×4000 | 18 | 65 | ≤25 | 0,047–0,4 | 800 | 30–180 | 137 |
